Автоматические двери MANUSA (Испания)

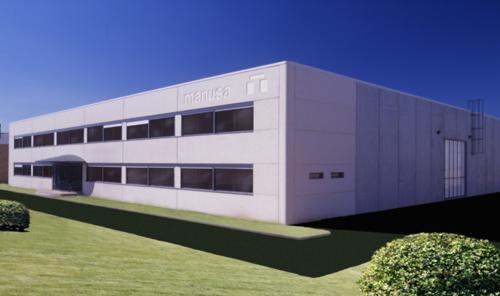

Компания Manusa была основана в Испании в 1966 году г-ном Jose MariaGuilera, для производства промышленных кран балок. Затем наш опыт и знания были использованы в разработке и производстве первых пневматических автоматических дверей. В 1972 году была открыта современная и передовая фабрика в г. Valls, которая начала производить наши первые автоматические двери с электро приводом. Благодаря эволюции, произошедшей с того времени мы стали национальным лидером в производстве автоматических дверей.

Испанский завод MANUSA выпускает дверную автоматику с 1966г. Оператор STK был разработан в 1993г. и постоянно совершенствовался для того, чтобы соответствовать современному уровню требований. Он создан на базе микропроцессорной технологии и управляет двумя асинхронными двигателями переменного тока по трем фазам. В Россию приводы поставляются в усиленном "северном" исполнении. Периферийные устройства подключаются Plug & Play. Каждый привод тестируется на заводе в течение 24 - х часов.
|
|
|
|
Оригинальный радар MANUSA 24Ghz. это датчик движения, дающий команду на открывание дверей. Радар не подвержен воздействию помех, на него не влияют перепады температур и природные осадки .Чувствительность радара настраивается программно с пульта управления. Диаграмма направленности регулируется специальной антенной.
|
|
|
Цифровой многофункциональный пульт управления позволяет выбирать требуемые режимы: Автомат; Открыто; Закрыто на замок; Закрыто на цепочку; Только Выход; Зимний режим. Он позволяет программировать работу оператора и сигнализирует об ошибках и неисправностях. Выбранный режим отображается на цифровом табло. Пульт можно заблокировать для защиты от несанкционированного доступа.
Многофункциональный пульт управления: позволяет осуществлять полное управление всеми режимами работы дверей с доступом к системному меню.

|
|
|
Интеллектуальный пульт управления поддерживает все функции многофункционального пульта плюс, дополнительно показывает дату и время и может самостоятельно выбирать режимы работы двери по дням, часам и минутам на один год вперед. Интеллектуальный пульт может подсчитывать общее число открываний двери и число открываний на текущую дату. Он сам напомнит Вам о необходимости проведения сервисного обслуживания и запомнит дату предыдущего обслуживания дверей.

Внешний замок: если у Вас нет другого входа, кроме автоматических дверей, то внешний замок Вам необходим. Привод автоматических дверей будет открывать или закрывать двери в соответствии с положением вашего замка.
|
|
|
Пара фотодатчиков образуют луч безопасности. Они позаботятся о том, чтобы дверь не могла зажать неподвижный объект, остановившийся в проходе. При необходимости возможна установка двух пар датчиков на разной высоте.
|
|
|
Дистанционный инфракрасный пульт управления позволяет переключать режимы работы дверей на расстоянии до 8 метров. Имеет дополнительную функцию "Пропустить одного человека"

Силовой интерфейс-декодер: позволяет получать команды управления от любых систем контроля доступа и управления. Управляет силовыми цепями, в соответствии с логикой работы автоматических дверей. |
|
|
Дополнительный силовой командный интерфейс позволяет по командам от привода управлять другими силовыми цепями, например турникетами, светофорами или шлагбаумами. |
|
|
Система MANUTEL позволяет тестировать, программировать и управлять дверьми MANUSA по телефонным линиям с помощью специального модема из сервисного центра, где бы они не находились. Платы мультиплексоров позволяют объединить в сеть до 256 дверей и управлять ими с обычного компьютера PC под WINDOWS или DOS.
Дистанционное управление: миниатюрный пульт дистанционного управления основными функциями привода. Работает с Многофункциональным пультом на расстоянии до 6 м.
|
| Параметры |
Оператор STK |
| Максимальная скорость открывания створки |
100 cm/sec |
| Максимальная скорость открывания двух створок |
200 cm/sec |
| Максимальная скорость закрывания створки |
40 cm/sec |
| Минимальная скорость закрывания створки |
15 cm/sec |
| Максимальный вес створок |
120 Kg |
| Ускорение створки |
2 m/sec2 |
| Сила закрывания ограничена до |
140 N |
| Напряжение питания |
220 V |
| Максимальная потребляемая мощность |
265 W |
| Блок управления |
16 bits microprocessor |
| Технология |
Frequency variation 3 to 100 Hz |
| Электронные платы |
SMD components |
Технические характеристики
|
ПАРАМЕТР |
BRAVO |
ACTIVA |
| Максимальная скорость открывания створки |
100 см/сек |
70 см/сек |
| Максимальная скорость открывания прохода |
200 см/сек |
140 см/сек |
| Максимальная скорость закрывания |
40 см/сек |
40 см/сек |
| Минимальная скорость закрывания |
15 см/сек |
15 см/сек |
| Максимальный вес одной дверной створки |
150 кг |
75 кг |
| Ускорение одной створки |
2 м/сек |
1,2 м/сек |
| Ограниченная сила закрывания |
140 Н |
40-140 Н |
| Напряжение электропитания |
230 V |
230 V |
| Максимальная потребляемая мощность |
265 W |
100 W |
| Режим ожидания |
15 W |
15 W |
| Управление |
16 bits microprocessor |
| Технология |
Frequency variation 3 to 100 Hz |
| Электронная схема |
SMD components |
Системы приводов BRAVO и ACTIVA
1. Алюминиевый рельс:толщиной до 5 мм, обеспечивает надежное крепление автоматической двери.
2. Алюминиевая крышка: обеспечивает удобный доступ к оператору.
3. Малый рельс: обеспечивает плавное движение каретки.
4.Каретка: снабженная тремя роликами большого диаметра.
5.Двигатель: два мощных трехфазных двигателя асинхронного типа.
6. Замок: двухпозиционный автоматический замок блокирующий створки дверей.
1. Алюминиевый рельс: толщиной до 5 мм, обеспечивает надежное крепление автоматической двери.
2. Алюминиевая крышка: обеспечивает удобный доступ к оператору.
3. Процессор: беспечивает взаимодействие всех компонентовавтоматических дверей.
4. Каретка: снабженная тремя роликами большого диаметра.
5. Двигатель: два трехфазных двигателя асинхронного типа.
6. Замок: двухпозиционный автоматический замок блокирующий створки дверей. |
|
|
|
|
|
|
