Оператор автоматических дверей стандартно комплектуется, крепежными элементами которые при сборке оператора вставляются в рельс. Модульный монтаж значительно упрощает сборку и исключает применение подъемных механизмов.

Декоративная крышка привода современного дизайна легко навешивается на оператор с помощью кронштейнов. В створках автоматических дверей возможно различное заполнение по типу и толщине стекол от 7 мм-триплекса до 20 мм-стеклопакета. Наряду с безопасными типами стекол могут применяться другие материалы: металл, дерево и т.д. Так как верхняя часть дверных створок прикрыта декоративной крышкой, вся дверная конструкция приобретает законченный эстетический вид. Алюминиевые профили поставляются окрашенными порошковой краской по каталогу RAL.

Малый рельс отделен от основного рельса виброгасящей резиновой прокладкой, что обеспечивает почти бесшумный ход дверей. Универсальный монтажный рельс обеспечивает любой из вариантов крепления: внахлест, свободнонесущий от стены к стене, на колонне, на потолке, а также их комбинации.

Монтажная балка комплектуется боковыми кронштейнами из высокопрочной нержавеющей стали с технологичными отверстиями под различный крепеж. Несущая балка имеет длину до 6000 мм и является самонесущей конструкцией и не требует дополнительного усиления.

Новый цифровой высокочастотный радар REC 270 спроектирован и изготовлен специально для программы RECORD SYSTEM 16 STA и поставляется в различных исполнениях. Новый корпус радара позволяет легко монтировать его на крышке оператора или на любой другой поверхности рядом с дверью.

Новые радары RECORD 270 практически не подвержены воздействию дождя, снега и мобильных телефонов. Как опция радар поставляется с пультом дистанционного управления основными функциями.

При отключении электроэнергии двери продолжают работать от батареи резервного питания в течение нескольких часов. При этом дверь функционирует в режиме установленной ранее индивидуальной программы с сохранением режима аварийного или экстренного открывания.

Батарея подзаряжается автоматически и рассчитана на весь срок службы дверей.

Электронный пульт управления BDE-E, осуществляющий 48 программируемых и кодируемых функций, поставляется с системой диагностики дверей и имеет блокировку от нажатия посторонними лицами.

Можно подключать к одной двери одновременно два пульта управления: один непосредственно у двери, второй у обслуживающего персонала. Полный программный пакет включает функции аварийного (экстренного) открытия – закрытия (опция), систему контроля доступа (опция), и многое другое.

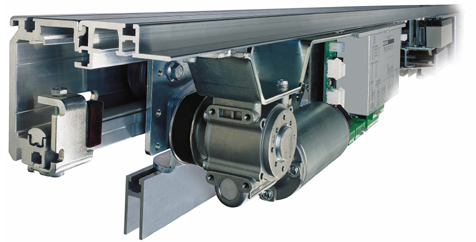

Привод для автоматический дверей поставляется с завода непосредственно в собранном виде и проходит выходной контроль на динамическом стенде. Что обеспечивает максимальную надежность привода и значительно ускоряет его монтаж.

Модульная компоновка привода обеспечивает свободный доступ ко всем компонентам, даже при монтаже в нише. Мощный мотор постоянного тока с редуктором обеспечивает большой крутящий момент и плавность перемещения (без рывков) дверей массой до 240 килограммов.

Электромеханический замок с двумя ригелями изготовлен из прочной закаленной стали твердостью по Роквеллу HRC 60 и имеет функцию ручного открытия/закрытия. Контроль закрывания замка осуществляется визуально.

Если запирание не произошло из–за препятствия в дверном проеме, двери откроются на ширину 10 см. и останутся открытыми до момента устранения помехи. Как опция с 1997 года поставляется автоматический или механический замок для нижнего горизонтального профиля для фиксации дверей в закрытом состоянии.

«Световой барьер» или фотодатчики безопасности соединены с центральным процессорным блоком управления и представляет собой устройство контроля помех в дверном проеме и гарантируют оптимальное и надежное действие всей системы в целом.

Фотодатчики безопасности монтируются непосредственно в неподвижные створки автоматических дверей на высоте примерно 90 см. от пола. При необходимости можно поставить вторую пару фотодатчиков на другой высоте

№

НАИМЕНОВАНИЕ

RECORD
STA 16

RECORD
STA 17

RECORD
XPLORER

RECORD
DFA 125*

1

Страна производитель

Швейцария

Швейцария

Швейцария

Швейцария

2

Тип привода

усиленный

стандартный

компактный

усиленный

3

Габариты привода (В х Ш)

200 х 195 мм

200 х 195 мм

120 х 160 мм

114 х 104 х 600 мм

4

Мин. ширина створки

400 мм

400 мм

300 мм

-

5

Макс. ширина створки

1500 мм

1500 мм

1000 мм

-

6

Макс. ширина 2-х створок

3000 мм

2000 мм

2000 мм

-

7

Макс. высота створок

2500 мм

2500 мм

2500 мм

-

8

Макс. масса створки

200 кг

120 кг

100 кг

500 кг

9

Макс. масса 2-х створок

2 х 120 кг

2 х 75 кг

2 х 75 кг

-

10

Макс. скорость открывания створки

70 см/сек

70 см/сек

60 см/сек

3 - 20 сек

11

Макс. скорость открывания

140 см/сек

140 см/сек

120 см/сек

-

12

Трафик (циклов в сутки)

~3000

~2000

~ 1500

~ 1000

13

Рабочее напряжение в сети

220 V

220 V

220 V

220 V

14

Потребляемая мощность

100 W

100 W

100 W

60 W

15

Потребляемая мощность в режиме ожидания

14 W

14 W

15 W

20 W

16

Предохранитель

2,5 А

2,5 А

2 A

0,4 A

17

Количество открытий-закрытий
створок при отключении эл.пит.

600

10

1

0

18

Температура эксплуатации ***

от -15 до +50

от -15 до +50

от -15 до +50

от -15 до +50

19

Влажность

от 0 до 85%

от 0 до 85%

от 0 до 85%

от 0 до 85%

20

Срок службы

15 лет

15 лет

10 лет

10 лет

21

Гарантия

12 месяцев

12 месяцев

12 месяцев

12 месяцев

22

Вес привода в трансп. упаковке

30 кг

25 кг

20 кг

10,65 кг

RECORD DFA125 - привод для распашных дверей
