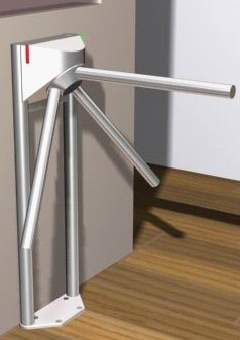

СКОРОСТНОЙ усиленный Турникет - ТРИПОД.
OMA-26.561,OMA-26.565,OMA-26.566,OMA-26.566_B
Прочный бесшумный реверсивный турникет
для систем контроля и управления доступом.
Турникет разработан для условий интенсивной эксплуатации.


Варианты исполнения :

"ЭКОНОМ" - Корпус из окрашенной стали.
"СТАНДАРТ" - Корпус из нержавеющей стали.
"КЛАССИКА" - Весь из нержавеющей стали.
"КЛАССИКА" - внешнего исполнения.
Весь из нержавеющей стали.
  Планки(550-700мм)всегда из шлифованной нержавеющей стали.

Цена (руб.)  Исполнение  Модель
47 775,00 ЭКОНОМ OMA-26.561
59 675,00 СТАНДАРТ OMA-26.565
59 675,00 КЛАССИКА OMA-26.566
63 525,00             КЛАССИКА OMA-26.566_B

ОМА-26.566B - вариант "КЛАССИКА" внешнего исполнения
руководство по эксплуатации - загрузить : OMA-26.56.zip   ( 518 kb )
Устройство и принцип действия.

Корпус
 турникета выполнен в виде стальной сварной корзины с облицовкой из шлифованной нержавеющей или окрашенной стали S=1,5 мм.
На облицовке находятся светодиодные индикаторы.
В нижней части корпуса на наклонной оси вращается прочная планшайба из стали. На планшайбе закреплены три преграждающие планки.
В корпусе на фланце смонтированы: моторный привод, оптические датчики поворота, соленоидный замок. Ниже планшайбы на фланце под уголковой крышкой расположена соединительная колодка.
Планки
турникета выполнены в виде отрезков 38 мм труб из шлифованной нержавеющей стали с заглушенным торцом. Каждая планка надежно закреплена в отверстиях планшайбы двумя болтами М8. Место крепления закрыто крышкой на винте.
Стойка
турникета выполнена в виде сдвоенной вертикальной системы из стальных 48 мм труб с заглушками на стальном 12 мм фланце. Через трубу прокладывается кабель управления . Фланец крепится к полу на четыре болта М10/70.
Блок управления
 турникетом - в виде настенного прибора в пластиковом корпусе. В корпусе установлены понижающий трансформатор и плата контроллера. На задней части корпуса блока находится ввод сетевого кабеля с предохранителем и отверстие для ввода кабеля системы или кабеля управления. На плате в корпусе установлены колодки для подключения кабелей.
Пульт
выполнен в виде небольшого настольного прибора в корпусе из пластика. На лицевой (верхней) панели находятся три кнопки управления и 4 индикатора. Две дополнительные клавиши свободного прохода установлены на передней (торцевой) части пульта. Пульт кабелем подключается к блоку через колодки.

Особые технические данные скоростного турникета - трипода OMA-26.56
Количество режимов работы 9
Нагрузочная способность при однократных проходах через турникет 4000 проходов / день
Пропускная способность при однократном проходе через турникет 60 проходов / мин.
Усилие поворота на середине планки турникета не более 1.5 кгс

Надежность
Турникет разработан для условий интенсивной эксплуатации.

Допустимые статические усилия на преграждающую планку не более 100 кгс на середине
Допустимые динамические усилия на преграждающую планку не более 0,2 кДж на середине
Средняя наработка на отказ

не менее

1 000 000

однократных проходов
Среднее время восстановления, Тв не более 1 час.
Срок службы изделия не менее 8 лет
